Bộ mã hóa thẻ chống sao chép - Đầu đọc thẻ từ và bộ lập trình đọc/ghi thẻ Mifare cho hệ thống Access Control, hệ thống kiểm soát vé

Đăng bởi: Ctec Việt Nam vào lúc 22/02/2022

Bộ mã hóa thẻ chống sao chép - Đầu đọc thẻ từ và bộ lập trình đọc/ghi thẻ Mifare cho hệ thống Access Control, hệ thống kiểm soát vé

Đầu đọc thẻ từ và bộ lập trình đọc/ghi thẻ Mifare cho hệ thống Access Control/hệ thống kiểm soát vé của hãng AceProx (CHLB Đức) cho phép khách hàng tự xây dựng hệ thống của riêng mình ngày từ khâu phát hành thẻ, tự định nghĩa các key trong hệ thống rồi mã hóa vào thẻ, mã hóa vào đầu đọc thẻ. Sau khi mã hóa, thẻ có tính năng bảo mật, chống sao chép, chống copy thẻ

Các sản phẩm chính gồm có

MIFARE® Data Sector Reader/Writer USB MIFARE® Programmer
MIFARE® Data Sector Reader MIFARE® Data Sector Reader

Thiết bị của AceProx với giá cả cạnh tranh, hoạt động bền bỉ, xuất xứ Châu Âu là sự lựa chọn tốt nhất cho những hệ thống như

  • Sử dụng làm đầu đọc thẻ chính trong các hệ thống Access Control
  • Sử dụng làm đầu đọc trong các hệ thống bán hàng, canteen, loyalty
  • Sử dụng làm đầu đọc trong các hệ thống thu phí giao thông, vé xe bus, kiểm soát vé tàu điện ngầm, kiểm soát vé tàu cao tốc

DANH SÁCH CÁC THIẾT BỊ CHO HỆ THỐNG ACCESS CONTROL. Kiểm soát cửa, kiểm soát ra vào, kiểm soát thang máy

MIFARE® Data Sector Reader

MIFARE® Data Sector Reader

  • Mã hiệu: 718-72
  • Giao thức kết nối: Wiegand
  • Nguồn nuôi: 5 - 13.8 VDC
  • Đọc thẻ: reads selected memory section of MIFARE® Plus

Truyền key và cài đặt các thông số vào đầu đọc bằng thẻ cấu hình. Khi quét thẻ cấu hình lên đầu đọc, toàn bộ thông tin sẽ được truyền vào đầu đọc

USB MIFARE® Programmer

USB MIFARE® Programmer

  • Phần mềm mã hóa thẻ Mifare Plus
  • Khai báo các key và lưu key vào phần mềm: Key A, Key B, AES Key
  • Tạo thẻ cấu hình
  • Mã hóa thẻ Mifare Plus và tải value vào sector trong thẻ

Value này chính là mã thẻ khi thẻ được quét lên đầu đọc MIFARE® Data Sector Reader

Thẻ MIFARE Plus

Thẻ MIFARE Plus

Khách hàng tự trang bị, có thể mua từ các nhà cung cấp thẻ

Bộ kiểm soát trung tâm

Bộ kiểm soát trung tâm

Khách hàng tự trang bị, MIFARE® Data Sector Reader tương thích với hầu hết các thiết bị trên thị trường thông qua giao thức kết nối Wiegand như: Soyal, ZKTeco, IDTECK,...

Chỉ bằng những thiết bị trên, đơn vị phát triển hệ thống đã tạo ra cho mình một hệ thống Access Control bảo mật, chống sao chép, chống copy thẻ

Đầu đọc MIFARE® Data Sector Reader sau khi nhận thông số từ thẻ cấu hình sẽ chỉ chấp nhận những thẻ đã mã hóa bằng phần mềm USB MIFARE® Programmer

Phần mềm USB MIFARE® Programmer có thể mã hóa được nhiều loại thẻ Mifare, nhưng trong hệ thống Access Control chúng tôi đề xuất sử dụng thẻ Mifare Plus và lựa chọn thuật toán AES-128 bit khi mã hóa thẻ. Chỉ có thẻ Mifare Plus mới đảm bảo được tính bảo mật, chống lại mọi cuộc tấn công của hacker



DANH SÁCH CÁC THIẾT BỊ CHO HỆ THỐNG BÁN HÀNG, CANTEEN, LOYALTY

MIFARE® Data Sector Reader

MIFARE® Data Sector Reader

  • Mã hiệu: 737-52
  • Giao thức kết nối: USB
  • Đọc thẻ: reads selected memory section of MIFARE®

Truyền key và cài đặt các thông số vào đầu đọc bằng thẻ cấu hình. Khi quét thẻ cấu hình lên đầu đọc, toàn bộ thông tin sẽ được truyền vào đầu đọc

USB MIFARE® Programmer

USB MIFARE® Programmer

  • Phần mềm mã hóa thẻ Mifare Plus
  • Khai báo các key và lưu key vào phần mềm: Key A, Key B, AES Key
  • Tạo thẻ cấu hình
  • Mã hóa thẻ Mifare Plus và tải value vào sector trong thẻ

Value này chính là mã thẻ khi thẻ được quét lên đầu đọc MIFARE® Data Sector Reader

Thẻ MIFARE Plus

Thẻ MIFARE Plus

Khách hàng tự trang bị, có thể mua từ các nhà cung cấp thẻ

Đầu đọc MIFARE® Data Sector Reader sau khi nhận thông số từ thẻ cấu hình sẽ chỉ chấp nhận những thẻ đã mã hóa bằng phần mềm USB MIFARE® Programmer

Trong trường hợp muốn đọc và ghi thông tin vào trong thẻ mỗi khi giao dịch (ví dụ cập nhật số điểm, cập nhật số tiền) thì sử dụng các thiết bị như mô tả ở trong "Hệ thống thu phí giao thông, vé xe bus, kiểm soát vé tàu điện ngầm, kiểm soát vé tàu cao tốc" bên dưới đây



DANH SÁCH CÁC THIẾT BỊ CHO HỆ THỐNG THU PHÍ GIAO THÔNG, VÉ XE BUS, KIỂM SOÁT VÉ TÀU ĐIỆN NGẦM, KIỂM SOÁT VÉ TÀU CAO TỐC

Đặc thù của hệ thống thu phí, soát vé là mỗi điểm check-in đều đọc và ghi thông tin vào thẻ, vì vậy cần phải sử dụng đầu đọc/ghi thẻ Mifare ở tất cả các vị trí

Ví dụ hệ thống thu phí giao thông ở cao tốc

  • Lái xe nhận thẻ tự động ở bộ Card Dispenser, đầu đọc/ghi thẻ ở đây sẽ ghi ENTRY POINT vào trong thẻ
  • Khi ra khỏi đường cao tốc, lãi xe trả thẻ cho nhân viên thu phí, đầu đọc/ghi thẻ ở đây sẽ đọc ENTRY POINT rồi tính toán cước phí
MIFARE® Data Sector Reader/Writer

MIFARE® Data Sector Reader/Writer

  • Mã hiệu: 716-52
  • Giao thức kết nối: RS232
  • Đọc và ghi đến mọi sector trên thẻ
  • Với thẻ Mifare Plus có thêm tùy chọn mã hóa AES-128 bit
  • Đầu đọc có thể lưu 32 bit cho Key A và Key B, 128 bit cho AES Key

Lập trình, tương tác với MIFARE® Data Sector Reader/Writer thông qua lệnh, gửi nhận dữ liệu

MIFARE® Data Sector Reader/Writer

MIFARE® Data Sector Reader/Writer

  • Mã hiệu: 727-52
  • Giao thức kết nối: USB (virtual serial port)

Tính năng tương tự như 716-52 ở trên, chỉ khác ở giao thức kết nối

Thẻ MIFARE Plus

Thẻ MIFARE Plus

Khách hàng tự trang bị, có thể mua từ các nhà cung cấp thẻ

Đơn vị phát triển hệ thống có thể dùng máy tính để kết nối đến các MIFARE® Data Sector Reader/Writer bằng RS232 hoặc USB, hoặc Raspberry hoặc một bo mạch có phần firmware phù hợp để đọc/ghi dữ liệu vào thẻ

MIFARE® Data Sector Reader/Writer có thể mã hóa được nhiều loại thẻ Mifare, nhưng trong hệ thống này chúng tôi đề xuất sử dụng thẻ Mifare Plus và lựa chọn thuật toán AES-128 bit khi mã hóa thẻ. Chỉ có thẻ Mifare Plus mới đảm bảo được tính bảo mật, chống lại mọi cuộc tấn công của hacker

Ngoài ra, các nhà phát triển có thể sử dụng MIFARE® Data Sector Reader/Writer vào hệ thống khác như

  • Máy bán hàng tự động không dùng tiền mặt
  • Kiểm soát phiếu ăn
  • Cửa hàng giặt là
  • Quản lý thẻ thành viên
  • Thanh toán không dùng tiền mặt
  • Kiểm soát vé ra vào cho tất cả các loại sự kiện

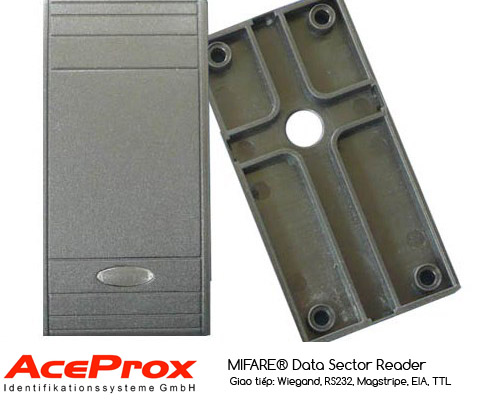

Thông số kỹ thuật của 718-52 MIFARE® Data Sector Reader

MIFARE® Data Sector Reader

Đầu đọc thẻ dành cho hệ thống Access Control, giao tiếp Wiegand, RS232, Magstripe,...Đọc dữ liệu trong bộ nhớ của thẻ Mifare, NTAG2XX

Đầu đọc thẻ MIFARE® Data Sector Reader được thiết kế để dọc một hoặc nhiều Sector (vùng nhớ) trong các loại thẻ Mifare. Hỗ trợ nhiều giao thức kết nối phổ biến như Wiegand, RS232 nên đầu đọc này có được dùng trong các hệ thống Kiểm soát ra vào, kiểm soát thang máy, bãi xe

The 718-52 is a very high performance proximity Reader for reading one or more sectors of a MIFARE® standard chip. The 718-52 Reader is the best choice for system integrators, because of its wide input power range (between 5V to 13,6V DC) and the large choice of integrated output formats. The Reader setup is easy: All parameters can be loaded onto a configuration card , which only needs to be read by the Reader.

Attributes

  • Compact Dimensions
  • Variable operating voltage of 5 to 13.8 VDC
  • Big interface choice (integrated)
  • Fully potted for increased weather resistance
  • Spacer plate for easy mounting, also on metal surfaces
  • Can be plugged onto standard sockets
  • Multiple output formats
  • Easy reader setup with Configuration Card
  • Reads selected memory section of MIFARE®Classic, MIFARE Plus®, Mifare Ultralight® and NTAG2XX

Application ranges

  • Integration into existing MIFARE® based applications
  • Security Systems, i.e. access control with biometric data on the card
  • Leisure Parks
  • Canteen Accounting Systems
  • City or Island Cards
Buzzer Yes
Buzzer kontrolle Cable/Configurable
Dimensions (LxBxH) mm Reader: 89 x 45 x 7
Spacer Plate: 89 x 45 x 7
Frequency 13,56MHz
Humidity 10 -90 %
Interface Wiegand 44,34,26bit, Magstripe emulation, Clock/Data, RS232(9600,n,8,1)EIA and TTL Levels.
LED 3
LED Control Cable/Configurable
Operating Temperature Range -20°C to +60°C
Operating Voltage 5-13.8 Volt DC, 120mA
Protection Class IP65
Reading Distance 20mm to 50mm depending on the Transponder
RFID Transponders Supported Compatible with MIFARE® Classic
Storage Temperature Range -20°C to +60°C
Transponder ID Code 10-digit in Hex or 13-digit in Decimal-Code or Code in Wiegand Format
Hãng sản xuất AceProx (Đức), xuất xứ: Nam Phi
Link tải datasheet 718-52-Mifare-Secure-OEM-Reader-Rev-4.0n-1.pdf

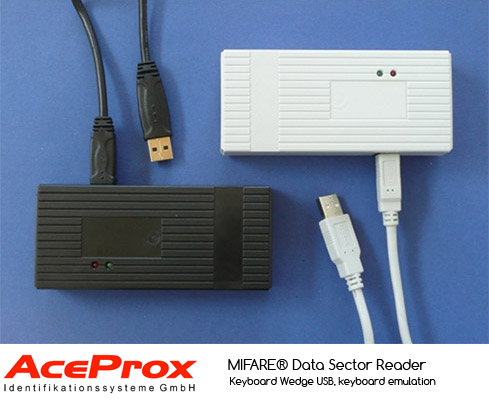

Thông số kỹ thuật của 737-52 MIFARE® Data Sector Reader with Keyboard Wedge USB

737-52 MIFARE® Data Sector Reader

Đầu đọc thẻ dành cho hệ thống Access Control, giao tiếp USB,...Đọc dữ liệu trong bộ nhớ của thẻ Mifare, NTAG2XX
Buzzer Yes
Buzzer kontrolle Cable
Dimensions (LxBxH) mm 118 x 54 x 21
Frequency 13,56 MHz
Humidity 5 – 95%
Interface USB-Schnittstelle
LED 2
LED Control Cable
Operating Temperature Range 0°C to 50°C
Reading Distance Approx. 10cm depending on transponder type chosen.
RFID Transponders Supported Compatible with MIFARE® Classic 1K or 4K
Storage Temperature Range 0°C to 50°C
Transponder ID Code 10-digit in Hex or 13-digit in Decimal-Code or Code in Value Format
Weight (in g) 185
Hãng sản xuất AceProx (Đức), xuất xứ: Nam Phi
Link tải datasheet 737-52-Mifare-USB-Keyboard-Reader-Data-Sheet-Rev-1.2n.pdf

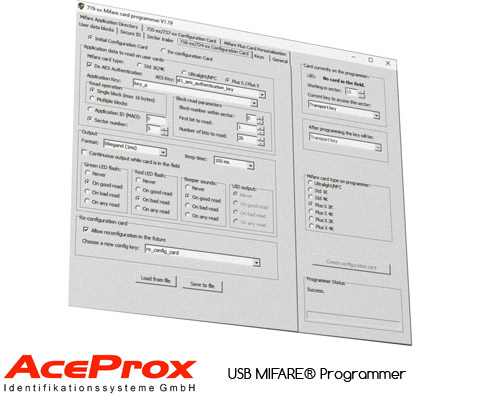

Thông số kỹ thuật của 727-53 USB MIFARE® Programmer

 727-53 USB MIFARE® Programmer

Bộ công cụ lập trình bao gồm phần mềm cài đặt trên máy tính và đầu đọc ghi thẻ 727-53 USB MIFARE® Programmer

Phần mềm Mifare Card Programmer có những tính năng chính sau

  • Lưu Key A, Key B, AES Key vào 727-53 USB MIFARE® Programmer
  • Tạo thẻ cấu hình cho các đầu đọc 718-52, 724-52, 735-52, 737-52
  • Đọc và ghi vào thẻ Mifare Ultralight và NFC tags
  • Đọc và ghi vào thẻ Mifare Classic 1k/2k/4k,  Mifare Plus S/Plus X
  • Cấu hình Sector Trailer
  • Ghi giá trị vào trong thẻ và lựa chọn output format: Wiegand, Magstripe, or RS232
  • Phần mềm này cũng cho phép tạo Mifare Application Directory on a Mifare card
  • Cá thể hóa thẻ Mifare Plus

Dưới đây là thông số kỹ thuật của 727-53 USB MIFARE® Programmer

 727-53 USB MIFARE® Programmer

Dimensions (LxWxH) mm 118 x 54 x 21
Operating Temperature Range 0°C to +50°C
Buzzer Yes
Buzzer Control Cable
Frequency 13,56MHz
LED 3
LED Control Cable
Programming Software Included Yes
Interface USB 2.0
Operating Voltage 5V via USB Port
Type of Transponder Passivtransponder
RFID Transponders Supported compatible with MIFARE®Standard 1K or 4K,MIFARE®Ultralight or Plus® X/ MIFARE Plus® S SL1
Hãng sản xuất AceProx (Đức)
Link tải datasheet Mifare-Card-Programmer-Data-Sheet-Rev-2.0n-1.pdf

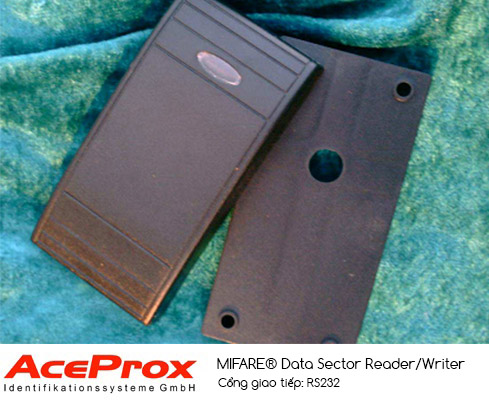

Thông số kỹ thuật của 716-52 MIFARE® Data Sector Reader/Writer

Đầu đọc/ghi thẻ Mifare, giao tiếp RS232

Đầu đọc ghi thẻ Mifare (MIFARE® Data Sector Reader/Writer) được thiết kế để làm việc với thẻ MIFARE®Classic, MIFARE Plus®, Mifare Ultralight® và NTAG2XX bằng việc sử dụng lệnh ASCII-Code commands

The 716-52 multi sector MIFARE® Reader/Writer is an intelligent 13,56MHz Reader / writer designd to operate with the MIFARE® Std. 1k and 4k Transponder by using ASCII-Code commands. The 716-52 can read and write any sector and block on the Transponder in MAD or non-MAD Mode. The Reader is the best choice for system integrators because of its‘ wide input power range (between 5V to 13,6V DC).

Attributes

  • Compact Dimensions
  • Variable operating voltage of 8 to 13.8 V DC
  • Fully potted for increased weather resistance
  • Spacer plate for easy mounting, also on metal surfaces
  • Easy programming with ASCII-Code commands
  • Supports MIFARE® VALUE Function
  • Reads and writes MIFARE®Classic, MIFARE Plus®, Mifare Ultralight® und NTAG2XX

Application ranges

  • Integration into existing MIFARE® based applications
  • Security Systems, i.e. access control with biometric data on the card
  • Parking Systems
  • Leisure Parks
  • Canteen Accounting Systems
  • City or Island Cards
Buzzer Yes
Buzzer kontrolle Cable
Dimensions (LxBxH) mm Reader: 89 x 45 x 7
Spacer Plate: 89 x 45 x 7
Frequency 13,56MHz
Humidity 10 -90 %
Interface RS232(9600,n,8,1)EIA and TTL Level
LED 3
LED Control Cable
Operating Temperature Range -20°C to +60°C
Protection Class IP65
Reading Distance 20-50mm depending on the Transponder.
RFID Transponders Supported Compatible with MIFARE® Classic
NTAG 2XX
Type of Transponder Passive Transponder
Weight (in g) 90
Hãng sản xuất AceProx (Đức), xuất xứ: Nam Phi
Link tải datasheet https://gb.aceprox.com/wp-content/uploads/sites/2/2015/11/716-52-Multi-Sector-MIFARE-Reader-Writer-Rev-6.1.pdf

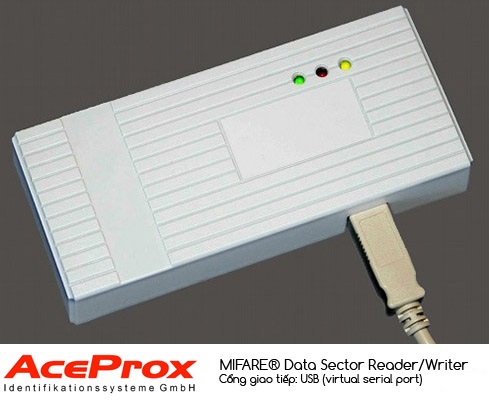

Thông số kỹ thuật của 727-52 MIFARE® Data Sector Reader/Writer

Đầu đọc/ghi thẻ Mifare, giao tiếp USB

Đầu đọc ghi thẻ Mifare trên nhiều sector (Multi Sector MIFARE® Reader/Writer) được thiết kế để làm việc với thẻ MIFARE® Classic 1K/4K, MIFARE Plus® X/MIFARE Plus® S (in security level 1) và MIFARE Ultralight®. Kết nối máy tính qua USB (Virtual serial port via USB)

The 727-52 multi sector 13.56MHz contactless MIFARE® Reader/Writer operates with MIFARE® Classic 1K/4K, MIFARE Plus® X/MIFARE Plus® S (in security level 1) or MIFARE Ultralight® cards.The Reader uses a PHILIPS MIFARE® Reader IC and complies to ISO 14443A. A USB interface is used to communicate between the unit and a PC.When plugged into the PC the device enumerates as a virtual serial port. The Reader has three independent LED´s and a beeper which are controlled via commands.

The multi sector MIFARE® Reader/Writer can read and write to any sector and block on the card and is MAD (Mifare Application Directory) compliant. All the encryption needed to provide a secure and reliable transaction is handled automatically with a few simple commands.

Attributes

  • Supports MIFARE® VALUE function
  • Reads MIFARE® Cards Unique ID Number (UID)
  • Supports MAD1 and MAD2
  • Reads and writes MIFARE® Classic, MIFARE Ultralight® , MIFARE Plus® , NTAG2XX
  • Read and write to any sector and block on the card
  • Reader can store 32 keys for use as A or B keys and 16 128 bit AES keys for MIFARE Plus®
  • Supports optional 128 bit AES authentication of MIFARE Plus® cards to prevent card copying and tampering

Application ranges

  • Integration into existing MIFARE® based applications
  • Security Systems, i.e. access control with biometric data on the card
  • Leisure Parks
  • City or Island Cards
Buzzer Yes
Buzzer kontrolle Cable
Dimensions (LxBxH) mm 118 x 54 x 21
Frequency 13,56MHz
Interface Connected via USB
LED 3
LED Control Cable
Operating Temperature Range 0°C to +50°C
Operating Voltage Powered by USB 5V DC, 100mA
Reading Distance 20 to 50mm depending on transponder
RFID Transponders Supported Compatible with MIFARE® Classic 1K / 4K, MIFARE Plus® X/S SL1 and MIFARE Ultralight®,
NTAG 2XX
Type of Transponder Passive Transponder
Weight (in g) 185
Hãng sản xuất AceProx (Đức), xuất xứ: Nam Phi
Link tải datasheet 727-52-USB-Mifare-Reader-Writer-Data-Sheet-Rev-4.0.pdf





Vui lòng liên hệ với chúng tôi để có báo giá tốt nhất thị trường!

Công Ty Cổ Phần Công Nghệ Thẻ Quốc Tế

Tầng 3 tòa nhà A25, 18B đường Hoàng Quốc Việt, quận Cầu Giấy
Tel/zalo : 098.974.6873 - Email: Kinhdoanh@ctec.com.vn
Access Control AceProx bộ mã hóa Chống sao chép thẻ ghi thẻ Mifare hệ thống kiểm soát vé Mifare MIFARE® Data Sector Reader MIFARE® Data Sector Writer phần mềm ghi dữ liệu phần mềm ghi dữ liệu thẻ từ thẻ từ USB MIFARE® Programmer đầu đọc thẻ đầu đọc thẻ từ
