MIFARE® Data Sector Reader

Thương hiệu: AceProx, CHLB Đức

Đầu đọc thẻ 718-52 là đầu đọc thẻ hiệu năng cao được nghiên cứu phát triển bởi AceProx Identifikationssysteme GmbH (Đức) dùng để đọc một hoặc nhiều sector trên thẻ MIFARE® Classic, MIFARE® Plus. Đầu đọc thẻ 718-52 là sự lựa chọn tốt nhất trong các hệ thống kiểm soát bởi nó có thể sử dụng nguồn điện đa dạng từ 5V đến 13.8V và khả năng output dữ liệu đầu ra nhiều định dạng như Wiegand, Magstripe, Clock/Data, RS232, TTL

Chống sao chép thẻ

Mã hóa dữ liệu bằng thuật toán AES, bảo mật rất cao

Bảo hành 2 năm

Bảo hành 2 năm, 1 đổi 1

Hỗ trợ kỹ thuật

Hỗ trợ kỹ thuật toàn diện và chuyên sâu

Uy tín thương hiệu

15 năm kinh nghiệm

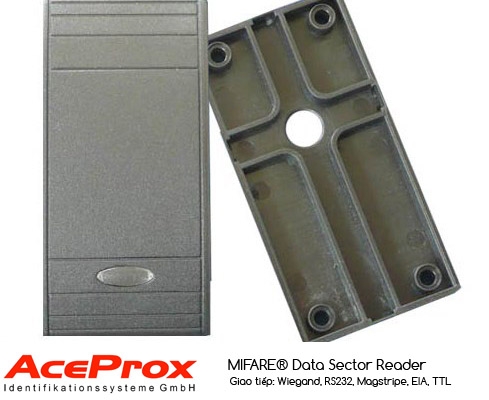

Đầu đọc thẻ AceProx 718-52 MIFARE® Data Sector Reader

Đầu đọc thẻ 718-52 là đầu đọc thẻ hiệu năng cao được nghiên cứu phát triển bởi AceProx Identifikationssysteme GmbH (Đức) dùng để đọc một hoặc nhiều sector trên thẻ MIFARE® Classic, MIFARE® Plus. Đầu đọc thẻ 718-52 là sự lựa chọn tốt nhất trong các hệ thống kiểm soát bởi nó có thể sử dụng nguồn điện đa dạng từ 5V đến 13.8V và khả năng output dữ liệu đầu ra nhiều định dạng như Wiegand, Magstripe, Clock/Data, RS232, TTL

  • Hãng sản xuất: AceProx Identifikationssysteme GmbH, Đức
  • Xuất xứ: Nam Phi
  • Đọc cả hai loại thẻ Mifare Plus và Mifare Classic, tùy chọn mã hóa AES cho thẻ Mifare Plus. Kiểu đọc Secure Data Sector
  • Giao tiếp: Wiegand 44,34,26bit, Magstripe emulation, Clock/Data, RS232(9600,n,8,1) EIA and TTL Levels.
  • Protection Class: IP65, fully potted for increased weather resistance

Tải datasheet chính hãng tại đây

Ứng dụng đầu đọc AceProx 718-52 MIFARE® Data Sector Reader

  • Sử dụng làm đầu đọc phụ để kết nối với mọi bộ controller
  • Sử dụng trong các hệ thống kiểm soát thang máy, parking, Access control
  • Có thể kết nối trực tiếp máy tính qua cổng COM (RS232) trong các ứng dụng parking, access control
  • Đọc cả thẻ Mifare Classic và Mifare Plus, kiểu đọc Secure Sector Data với thuật toán mã hóa AES, bảo mật chống sao chép

Thông số kỹ thuật

Nguồn cấp: 5.0 VDC đến 13.8VDC, dòng diện tiêu thụ 120 mA (typical)
RF Frequency: 13.56MHz
Hỗ trợ nhiều loại thẻ: MIFARE®, Std 1k, 4k, PlusX/PlusS, Ultralight and NTAG2XX tags, Mifare application directory (MAD1 and MAD2) supported
Optional AES authentication for MIFARE® Plus
Contactless interface as per specification: ISO/IEC 14443 Type A
Khoảng cách đọc thẻ: 20mm đến 50mm, tùy loại thẻ
3 LEDs (GREEN, RED, YELLOW). Có thể cấu hình hiển thị đèn, beeper theo yêu cầu
Beeper emits a 4kHz tone
Môi trường hoạt động: -20ºC to +60ºC.
Cáp kết nối, 10 sợi, chiều dài 90cm. Sơ đồ kết nối như bên dưới
Trọng lượng: 90 grams
Kích thước: Đầu đọc 89 x 45 x 16 mm, chân đế 89 x 45 x 7 mm
Output formats supported: Wiegand (up to 128 bits), Mag Stripe (up to 20 chars), RS232 EIA levels (baud rates 2400-57600) and RS232 TTL levels (baud rate 9600 only)
The card’s UID can be output when in RS232 mode.

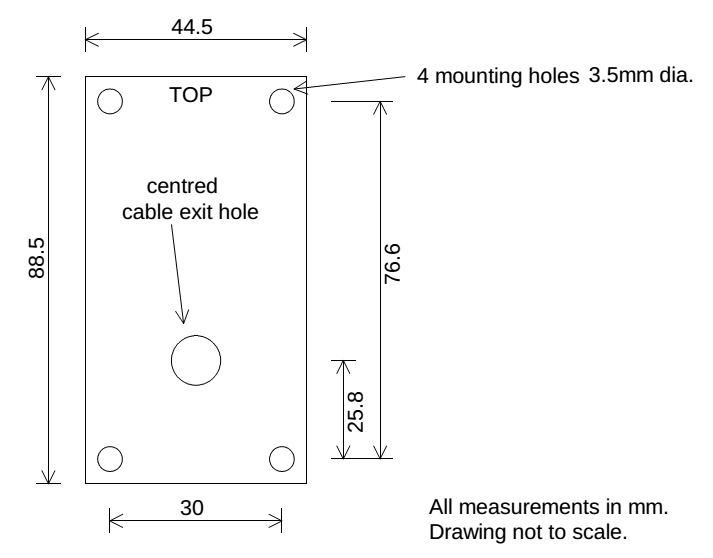

Kích thước vật lý của đầu đọc thẻ

Chân đế dùng khi đầu đọc gắn tường, chân đế có 4 hướng đi dây cho phép cáp kết nối chạy dây theo các hướng trên bề mặt tường: Trên, dưới, trái hoặc phải

Chân đế cũng nên dùng khi gắn đầu đọc thẻ lên tường có tính kim loại để giảm thiểu sự ảnh hưởng của từ tính đến khả năng hoạt động của đầu đọc thẻ.

Sơ đồ kết nối dây

Colour Name Function
BLACK 0V Connect 0V to power supply
RED +VDC Connect to power supply, +5V to +14V
PURPLE RS232 TX RS232 TX
BLUE BEEP Connect to 0V to sound beeper
ORANGE RED LED Connect to 0V to turn LED on
GREEN GREEN LED Connect to 0V to turn LED on
YELLOW YELLOW LED Connect to 0V to turn LED on
BROWN DATA1/DATA Open collector data output
WHITE DATA0/CLOCK/TXTTL Open collector data output
GREY RS232 RX RS232 RX



    Ưu điểm vượt trội khi lựa chọn đầu đọc 718-52 MIFARE® Data Sector Reader cho các công trình

    • Key mã hóa của hệ thống (thẻ và đầu đọc) được định riêng cho từng công trình
    • Thời gian cung ứng hàng nhanh: Đầu đọc thẻ luôn có sẵn, thẻ được in màu bằng công nghệ in offset từ 5-7 ngày cho mọi số lượng
    • Sản phẩm chất lượng cao, ổn định đảm bảo hệ thống vẫn chạy tốt sau 5-10 năm
    • Đầy đủ hồ sơ chứng minh chất lượng sản phẩm: CO, CQ, tờ khai hải quan, packing list



    Thông tin chi tiết, vui lòng liên hệ

    Công ty CP Công nghệ Thẻ Quốc tế
    Tầng 3 tòa nhà A25, 18 đường Hoàng Quốc Việt, quận Cầu Giấy, Hà Nội
    Điện thoại: 098.974.6873
    Email: kinhdoanh@ctec.com.vn



    HÌNH ẢNH THỰC TẾ TẠI CÁC CÔNG TRÌNH GẦN ĐÂY

    Hình ảnh thực tế đầu đọc thẻ AceProx tại chung cư Golden Palace Mễ Trì, Nam Từ Liêm, Hà Nội

    - Nội dung lắp đặt: Nâng cấp hệ thống kiểm soát 24 thang máy Mitsubishi

    - Thiết bị lắp mới: 24 đầu đọc AceProx và 4500 thẻ cư dân gắn chip Mifare Plus

    - Tận dụng toàn bộ thiết bị cũ bao gồm bộ kiểm soát trung tâm, phần mềm



    Hình ảnh thực tế đầu đọc thẻ AceProx tại chung cư Bonanza Dreamland, 23 Duy Tân, Nam Từ Liêm

    - Nội dung lắp đặt: Lắp đặt mới hệ thống kiểm soát cho 12 thang máy Hyundai

    - Thiết bị lắp đặt: 12 đầu đọc AceProx lắp đặt trong thang máy, 4 đầu đọc lắp đặt ở hệ thống gửi xe, và 3000 thẻ cư dân gắn chip Mifare Plus



    Hình ảnh thực tế đầu đọc thẻ AceProx tại chung cư ICID Complex, Lê Trọng Tấn, Hà Đông

    - Nội dung lắp đặt: Lắp đặt mới hệ thống kiểm soát cho 8 thang máy Schindler

    - Thiết bị lắp đặt: 8 đầu đọc AceProx lắp đặt trong thang máy, 2600 thẻ cư dân gắn chip Mifare Plus
