Thẻ Atmel T5577. Hãng Microchip (Mỹ)

Thương hiệu : NXP

Thẻ Atmel T5577 chính hãng Microchip. Chuẩn ISO/IEC 11784/785

Chi tiết sản phẩm
Đánh giá

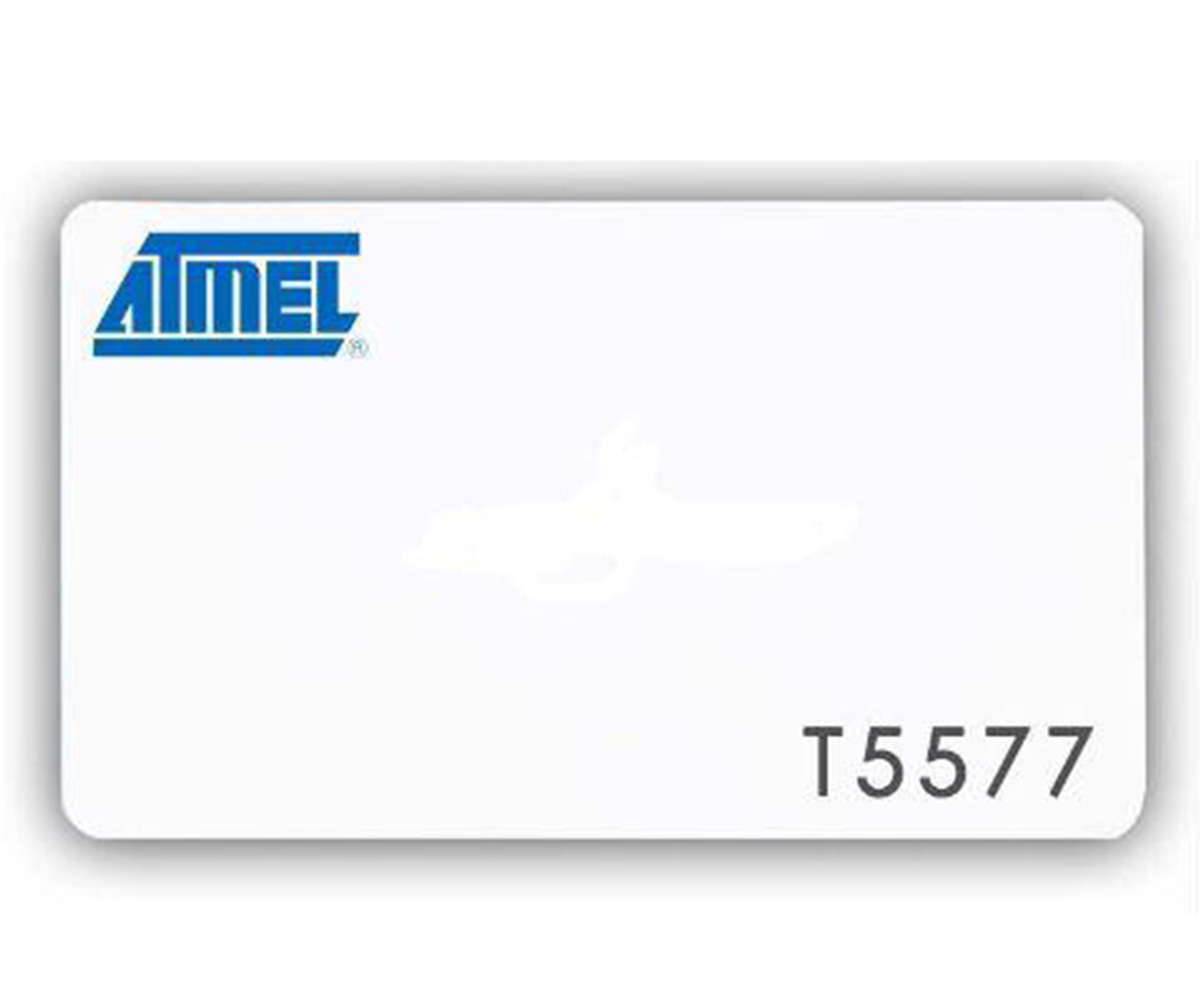

Thẻ Atmel T5577

Thẻ Atmel T5577 (hiện thuộc sở hữu của hãng bán dẫn Microchip Technology sau khi thâu tóm Atmel) là dòng chip RFID tần số thấp (LF - Low Frequency) linh hoạt và phổ biến bậc nhất trên thị trường hiện nay

Điểm đặc biệt nhất làm nên tên tuổi của dòng chip ATA5577 (T5577) là khả năng đọc/ghi lại nhiều lần (Read/Write) và giả lập (emulate) hầu hết các chuẩn thẻ RFID 125 kHz cố định dữ liệu khác như EM4100/EM4200, HID Prox, Indala, FSK, PSK,... Chính vì vậy, T5577 thường được mệnh danh là chiếc "thẻ vạn năng" trong ngành RFID tần số thấp.ế để đáp ứng các tiêu chuẩn an ninh nghiêm ngặt nhất cho hệ thống kiểm soát ra vào, giao thông công cộng

Thông số kỹ thuật

ATA5577C – Read/Write LF RFID IDIC 100 kHz to 150 kHz

Contactless Power Supply

Contactless Read/Write Data Transmission

Radio Frequency fRF from 100 kHz to 150 kHz

Basic mode or Extended mode

Compatible with T5557, ATA5567

Replacement for e5551/T5551 in Most Common Operation modes

Configurable for ISO/IEC 11784/785 Compatibility

Total 363 Bits EEPROM Memory: 11 Blocks (32 bits + 1 lock bit):

7 × 32 bits EEPROM user memory, including 32-bit password memory
2 × 32 bits for unique ID
1 × 32-bit Option register in EEPROM to set up the analog front end:
- Clock and gap detection level
- Improved downlink timing
- Clamp and modulation voltage
- Clamp and modulation voltage
- Soft modulation switching
- Write damping like the T5557/ATA5567 or with resistor
- Downlink protocol
1 × 32-bit Configuration register in EEPROM to set up:
- Data rate
  - RF/2 to RF/128, binary-selectable or
  - Fixed Basic mode rates
- Modulation/coding
  - Bi-phase, Manchester, Frequency Shift Keying (FSK), Phase-Shift Keying (PSK), Non-Return-toZero (NRZ)
- Other options:
  - Password mode
  - Max block feature
  - Direct Access mode
  - Sequence terminator(s)
  - Blockwise write protection (lock bit)
  - Answer-On-Request (AOR) mode
  - Inverse data output
  - Disable Test mode access
  - Fast downlink (~6 kbps versus ~3 kbps)
  - OTP functionality
  - Init delay (~67 ms)
- High Q-Antenna Tolerance due to Build In Options
- Adaptable to Different Applications:
  - Access control
  - Animal ID
  - Waste management
- On-Chip Trimmed Antenna Capacitor:
  - 250 pF/330 pF (±3%)
- Pad Options:
  - ATA5577M1C
    - 100 μm × 100 μm for wire bonding or flip chip
  - ATA5577M2C
    - 200 μm × 400 μm for direct coil bonding

Kiến Trúc Bộ Nhớ & Nguyên Lý Giả Lập

Bộ nhớ EEPROM 330 bit của T5577 được phân chia cấu trúc rõ ràng:
- Block 0 (Configuration Register): Chứa các thông số cấu hình quan trọng. Người dùng lập trình Block 0 để quyết định thẻ sẽ hoạt động theo chuẩn nào (EM4100, HIDProx, hay Indala), tốc độ bit (Bitrate) và phương thức điều chế (Manchester/FSK/PSK).
- Block 1 đến Block 7 (Data Blocks): Dùng để chứa dữ liệu định danh (UID/Facility Code/Card Number) tương ứng với định dạng thẻ cần giả lập.
- Block 8 & Block 9 (Password & Traceability): Block 8 lưu mật khẩu bảo vệ dữ liệu, Block 9 chứa thông tin xuất xưởng của nhà sản xuất.

Khả năng sao chép và giả lập thẻ (Cloning)
Nhờ khả năng tùy biến phương thức mã hóa ở Block 0, thiết bị ghi thẻ (RFID Copier/Writer) có thể đọc mã ID của một chiếc thẻ chỉ đọc (như EM4100 hoặc HID 26-bit) rồi ghi chính xác dữ liệu cấu hình và chuỗi ID đó vào thẻ T5577. Lúc này, đầu đọc RFID ở cổng/cửa sẽ nhận diện thẻ T5577 hoàn toàn giống như thẻ gốc.

Các Tính Năng Bảo Mặt
Dù là thẻ tần số thấp (LF), T5577 vẫn tích hợp các cơ chế bảo vệ linh hoạt:
- Bảo vệ bằng Mật khẩu (Password Protection): Có thể cài đặt mật khẩu 32-bit. Khi bật tính năng này, đầu đọc phải xác thực đúng mật khẩu mới có thể ghi đè hoặc chỉnh sửa dữ liệu trong thẻ.
- Khóa dữ liệu vĩnh viễn (Lock Bit): Cho phép khóa từng block dữ liệu riêng biệt. Sau khi khóa, block đó không thể bị ghi đè hay thay đổi, giúp bảo vệ ID thẻ không bị đè mất.
- Cơ chế chống can thiệp ngầm: Chip được tích hợp bộ bảo vệ mạch điện áp, tránh việc mất dữ liệu khi dòng điện từ sóng RF bị gián đoạn đột ngột.

Bảng So Sánh: Atmel T5577 vs. EM4100/EM4200

Tiêu chí	Atmel T5577 (Microchip)	EM4100 / EM4200 (EM Microelectronic)
Loại thẻ	Read / Write (Đọc & Ghi đè được)	Read-Only (Chỉ đọc, cố định ID từ nhà máy)
Tính linh hoạt	Rất cao (Đổi được ID, giả lập được nhiều chuẩn)	Thấp (Chỉ chạy 1 chuẩn Manchester duy nhất)
Mật khẩu bảo vệ	Hỗ trợ password 32-bit	Không hỗ trợ
Ứng dụng chính	Làm thẻ sao chép/backup, hệ thống quản lý mã linh hoạt	Thẻ chấm công, thẻ gửi xe phổ thông
Mức giá	Nhỉnh hơn EM4100 một chút	Rất rẻ

Ứng dụng thực tế

Thẻ Atmel T5577 xuất hiện rộng rãi dưới nhiều hình thức như thẻ nhựa PVC (CR80), móc chìa khóa (Keyfob), đồng xu dán (Coin Tag) hay vòng đeo tay:
- Thẻ Sao Chép / Thẻ Dự Phòng (Backup Card): Dùng cho các đơn vị làm dịch vụ chép thẻ thang máy, thẻ gửi xe, thẻ cửa cuốn cho cư dân chung cư.
- Khóa Từ Khách Sạn (Hotel Lock Systems): Các hệ thống khóa thẻ từ khách sạn 125 kHz rất chuộng T5577 vì dễ dàng ghi/xóa thông tin phòng và thời gian lưu trú của khách lên thẻ.
- Kiểm Soát Ra Vào & Chấm Công (Access Control): Làm thẻ nhân viên, thẻ kiểm soát thang máy phân tầng nhờ khả năng tùy biến tương thích với nhiều thương hiệu đầu đọc (Thượng Hải, Hàn Quốc, Mỹ).
- Quản Lý Bãi Xe Thông Minh: Làm thẻ lượt/thẻ tháng cho hệ thống bãi xe thông minh

Atmel T5577 của Microchip là giải pháp thẻ từ 125 kHz ghi xóa linh hoạt nhất, đóng vai trò vô cùng quan trọng trong việc bảo trì, nâng cấp và cấp phát thẻ linh hoạt cho các hệ thống kiểm soát an ninh tần số thấp.

Tải tài liệu

Thông số kỹ thuật thẻ Thẻ Atmel T5577

Tải xuống

Thẻ Thẻ Atmel T5577 giá bao nhiêu

Loại thẻ / Kiểu

Giá bán

Thẻ Atmel T5577
- Bộ nhớ: 363 Bits EEPROM Memory chia làm 11 Blocks (32 bits + 1 lock bit):
+ 7 × 32 bits EEPROM user memory, including 32-bit password memory
+ 2 × 32 bits for unique ID
+1 × 32-bit Option register in EEPROM to set up the analog front end:
+1 × 32-bit Configuration register in EEPROM to set up:
- Đáp ứng chuẩn: ISO/IEC 11784/785
- Tần số hoạt động: 100 kHz to 150 kHz

Chính hãng Microchip (Mỹ), Xuất xứ: Việt Nam

Công ty CP Công nghệ Thẻ Quốc tế cung cấp Thẻ Atmel T5577 chính hãng. Luôn sẵn hàng, có thể cung cấp hàng hóa với số lượng lớn. Tư vấn kỹ thuật chuyên sâu về bảo mật hệ thống, tích hợp hệ thống và mã hóa dữ liệu

50.000 đồng / thẻ

(Áp dụng số lượng 5000 chiếc trở lên. Giá có thể thay đổi nếu số lượng tăng hoặc giảm)

Thông tin thêm, vui lòng liên hệ

Công ty CP Công nghệ Thẻ Quốc tế
Tầng 3, Trung tâm Phát triển Công nghệ cao. Số 18 đường Hoàng Quốc Việt, phường Nghĩa Đô. TP Hà Nội
Điện thoại: 098.974.6873
Email: kinhdoanh@ctec.com.vn
