Bộ phân tầng thang máy 32 kênh

Thương hiệu : CTEC

Bộ phân tầng thang máy 32 kênh cho phép kiểm soát 32 tầng, cho thể kết nối 2 bộ để kiểm soát 64 tầng

Công nghệ cao

Công nghệ tiên tiến làm nên sản phẩm chất lượng cao

Bảo hành

Bảo hành nghiêm túc theo tiêu chuẩn của nhà sản xuất

Hỗ trợ kỹ thuật

Hỗ trợ kỹ thuật trong suốt vòng đời sản phẩm

Uy tín thương hiệu

15 năm kinh nghiệm với hơn 3000 khách hàng đã tin tưởng sử dụng

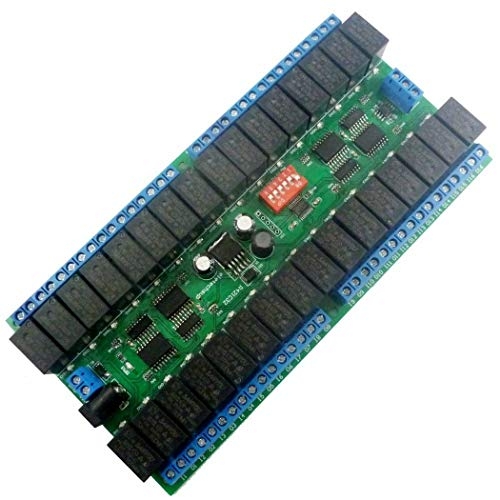

Bộ phân tầng thang máy 32 kênh

Bộ phân tầng thang máy 32 kênh cho phép kiểm soát 32 tầng, có thể kết nối 2 bộ để kiểm soát 64 tầng

Cổng giao tiếp RS485 để kết nối đến các thiết bị của hãng Soyal (Đài Loan) như AR-725E

Bộ phân tầng thang máy 32 kênh

Thông số kỹ thuật

Model L32
Kích thước 10cm * 17cm
Trọng lượng 170g
Số lượng kênh 32 kênh (NC, COM)
Giao tiếp RS385
Nguồn nuôi 12V
Điện năng tiêu thụ 8mA ở chế độ standby, 1.15A khi tất cả các kênh đều mở

Bộ phân tầng thang máy 32 kênh

Cách lắp đặt

  • Cài đặt đầu đọc Soyal ở chế độ làm việc với bộ phân tầng bằng cách thực hiện lệnh 37*00*# (tham khảo thêm bộ lệnh của thiết bị Soyal)

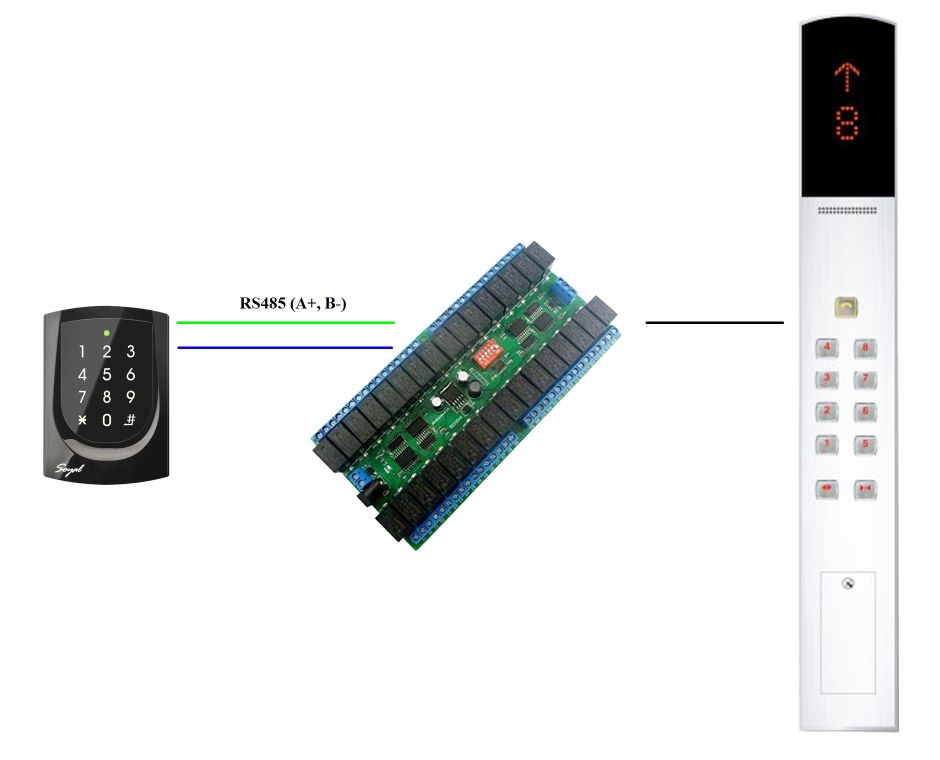

  • Kết nối bộ phân tầng thang máy 32 kênh với đầu đọc thẻ SOYAL qua Cable P4 (RS485 for Lift Controller)
  • Sử dụng phần mềm 701 Client/Server hoặc SmartTAS để tiến hành phân quyền/phân tầng cho thẻ



Hướng dẫn sử dụng phần mềm SmartTAS để phân quyền và phân tầng cho thẻ

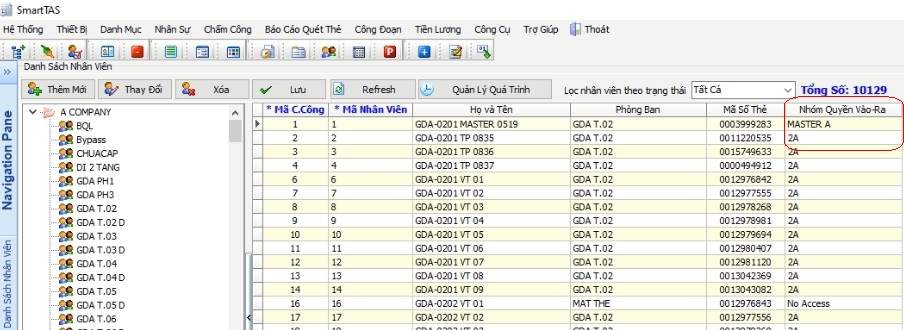

Bước 1: Chọn Menu Danh mục/Danh sách nhân viên để nhập danh sách người dùng vào phần mềm bằng cách import từ file excel hoặc nhập từng người

Lưu ý: Phần nhóm quyền vào ra phải chỉ rõ, nhóm này sẽ cho phép người dùng đi được thang nào và đi được tầng nào

Bộ phân tầng thang máy 32 kênh

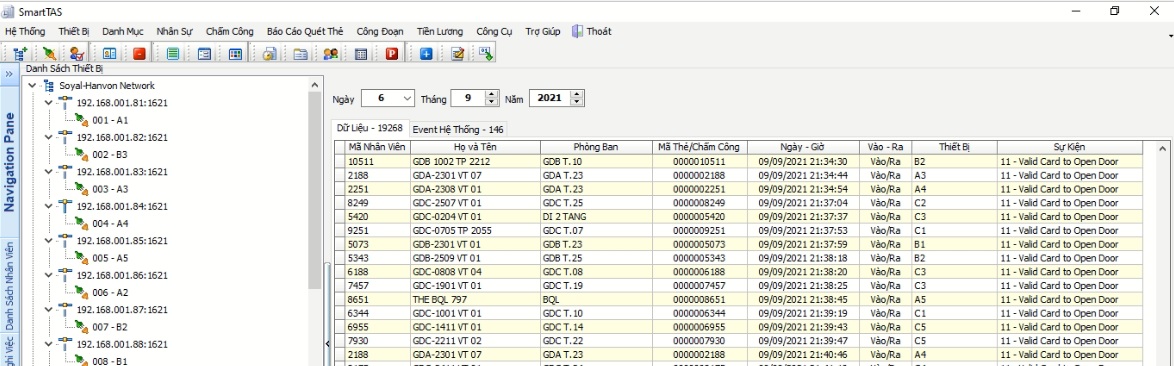

Bước 2: Chọn Menu Thiết bị/Danh sách thiết bị để khai báo thông số các đầu đọc thẻ lắp trong thang máy. Ví dụ ở đây sẽ khai báo các thang máy A1, A2,....

Bộ phân tầng thang máy 32 kênh

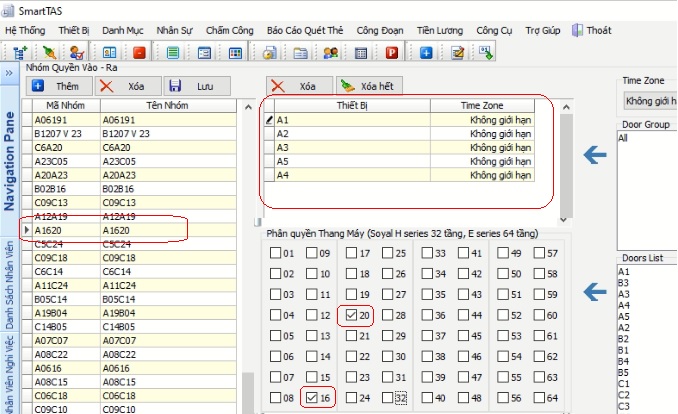

Bước 3:  Chọn Menu Thiết bị/Phân quyền vào - ra để tạo nhóm quyền vào ra. Trong phần này cần chỉ rõ

  • Tên nhóm phân quyền vào ra
  • Chọn danh sách thiết bị (thang máy)
  • Chọn tầng được phép đi cho từng thiết bị (vào từng thiết bị rồi chọn tầng)

Ví dụ ở bên dưới là nhóm A1620 sẽ được đi các thang máy A1, A2, A3, A4, A5 và số tầng được phép đi là 16 và 20 (click chọn vào ô 16 và ô 20)

Bộ phân tầng thang máy 32 kênh

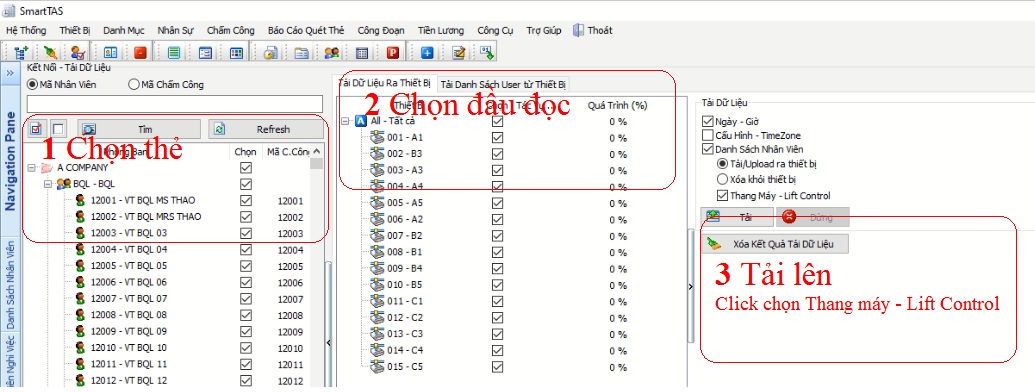

Bước 4:  Chọn Menu Thiết bị/Kết nối - tải dữ liệu để tải quá trình cài đặt lên các đầu đọc thẻ (thang máy)

  • Chọn từng thẻ hoặc chọn tất cả ở ô số 1
  • Chọn đầu đọc thẻ ở ô số 2
  • Chọn tải dữ liệu ở ô số 3. Click vào các tùy chọn: Ngày giờ, Danh sách nhân viên, Tải/Upload ra thiết bị, Thang máy - Lift Control

Bộ phân tầng thang máy 32 kênh

Trên đây là hướng dẫn cơ bản để kết nối bộ phân tầng 32 kênh với đầu đọc Soyal, sử dụng phần mềm SmartTAS để quản lý

Xem video chi tiết tại đây
