Kiểm soát thang máy bằng Thẻ, NFC/BLE

Thương hiệu : AceProx, CHLB Đức

Liên hệ

Kiểm soát bằng thẻ từ RFID chống sao chép, chống copy thẻ. Nguyên lý bảo mật của hệ thống dựa trên nền tảng Công nghệ Châu Âu, thiết bị AceProx (Đức)thẻ NXP MIFARE® Plus (Hà Lan)thuật toán mã hóa AES-128 bit làm cho hệ thống đạt chứng chỉ bảo mật CC EAL 4+

Công nghệ cao

Công nghệ tiên tiến làm nên sản phẩm chất lượng cao

Bảo hành

Bảo hành nghiêm túc theo tiêu chuẩn của nhà sản xuất

Hỗ trợ kỹ thuật

Hỗ trợ kỹ thuật trong suốt vòng đời sản phẩm

Uy tín thương hiệu

15 năm kinh nghiệm với hơn 3000 khách hàng đã tin tưởng sử dụng

Kiểm soát thang máy bằng Thẻ, NFC/BLE

Kiểm soát bằng thẻ từ RFID chống sao chép, chống copy thẻ. Nguyên lý bảo mật của hệ thống dựa trên nền tảng Công nghệ Châu Âu, thiết bị AceProx (Đức)thẻ NXP MIFARE® Plus (Hà Lan)thuật toán mã hóa AES-128 bit làm cho hệ thống đạt chứng chỉ bảo mật CC EAL 4+

Kiểm soát thang máy bằng Thẻ, NFC/BLE

Hệ thống kiểm soát thang máy bao gồm

- Thẻ cư dân tích hợp chip Mifare Plus, xuất xứ NXP Hà Lan, in màu hai mặt theo thiết kế

- Đầu đọc thẻ AceProx, xuất xứ Đức

- Bộ điều khiển - trung tâm kiểm soát (tùy chọn phân tầng) và phần mềm quản lý

Cam kết bảo mật 100%, chống sao chép, chống copy trong mọi trường hợp. Hơn 100 công trình đang sử dụng. Lắp đặt trong vòng 5-7 ngày làm việc

1. Thẻ MIFARE® Plus

  • Sản phẩm của NXP B.V, Hà Lan, ra đời năm 1994
  • Năm 1996, Hàn Quốc sử dụng thẻ Mifare trong các hệ thống soát vé giao thông công cộng
  • Năm 1997, Cộng hòa Séc, Phần Lan, Braxin và Slovakia cũng sử dụng thẻ Mifare vào trong các hệ thống kiểm soát vé giao thông công cộng
  • Năm 2003, nước Anh sử dụng thẻ Mifare trong các hệ thống kiểm soát xe bus
  • Đến nay đã có trên 12 tỉ thẻ Mifare đã được phát hành. Thẻ Mifare chiếm thị phần đến 77% trong các hệ thống thu phí giao thông và là nền tảng của hệ thống quản lý thông minh của 750 thành phố trên toàn thế giới

Kiểm soát thang máy bằng Thẻ, NFC/BLE

Các phiên bản thẻ Mifare Plus

Sản phẩm Mô tả Security Chứng chỉ
MIFARE Plus EV1 Phiên bản cao nhất của Mifare Plus 48-bit Crypto-1, 128-bit AES CC EAL5+
MIFARE Plus X Phiên bản chuyên nghiệp của dòng sản phẩm MIFARE Plus 48-bit Crypto-1, 128-bit AES CC EAL4+
MIFARE Plus SE Phiên bản nâng cấp của thẻ Mifare Classic 48-bit Crypto-1, 128-bit AES Based on EAL4+ certified platform

Kiểm soát thang máy bằng Thẻ, NFC/BLE

Thông số kỹ thuật chi tiết thẻ Mifare Plus EV1

Available memory size (kB): 2 kB, 4 kB
Input capacitance (pF): 17 pF or 70 pF
Virtual Card architecture for privacy protection: Yes
Maximum transfer data buffer size in ISO/IEC 14443-4: 256 Byte
Identifier according to ISO/IEC 14443-3: 7 B UID or 4 B ONUID
Proximity check against relay attacks: Yes
Encryption in SL3: 128-bit AES
Sector-by-sector security level upgrades: Yes
SL1SL3 mix mode for secure backend connection into SL1 sectors: Yes
Common Criteria certifications (HW & SW): EAL 5+ (targeted)
Transaction MAC on data and value blocks: Yes
NXP ECC Originality Signature: Yes
NXP AES Originality Authentication: Yes
Delivery formats: Wafer (120 µm), Wafer (75 µm),
MOA4, MOB6

Tìm hiểu thêm về thẻ Mifare Plus tại trang web chính thức của hãng NXP

https://www.nxp.com/products/rfid-nfc/mifare-hf/mifare-plus:MC_57609

2. Đầu đọc thẻ AceProx

  • Sản phẩm của AceProx Identifikationssysteme GmbH, Đức, thành lập năm 1999, trụ sở tại Bahnhofstr. 73, 31691 Helpsen, Deutschland
  • Thiết bị đọc thẻ AceProx có kích thước nhỏ gọn, tương thích cao với nhiều hệ thống bởi việc sử dụng một dải rộng nguồn điện từ 5VDC đến 13.8VDC
  • Giao thức kết nối: Wiegands, RS232, Mag Stripe
  • Kiểu đọc: Secure Sector Reader
  • Cấp độ bảo vệ IP65, chống nước, chống bụi

Kiểm soát thang máy bằng Thẻ, NFC/BLE

Thông số kỹ thuật đầu đọc thẻ AceProx

Nguồn cấp: 5.0 VDC đến 13.8VDC, dòng diện tiêu thụ 120 mA (typical)
RF Frequency: 13.56MHz
Hỗ trợ nhiều loại thẻ: MIFARE®, Std 1k, 4k, PlusX/PlusS, Ultralight and NTAG2XX tags, Mifare application directory (MAD1 and MAD2) supported
Optional AES authentication for MIFARE® Plus
Contactless interface as per specification: ISO/IEC 14443 Type A
Khoảng cách đọc thẻ: 20mm đến 50mm, tùy loại thẻ
3 LEDs (GREEN, RED, YELLOW). Có thể cấu hình hiển thị đèn, beeper theo yêu cầu
Beeper emits a 4kHz tone
Môi trường hoạt động: -20ºC to +60ºC.
Cáp kết nối, 10 sợi, chiều dài 90cm. Sơ đồ kết nối như bên dưới
Trọng lượng: 90 grams

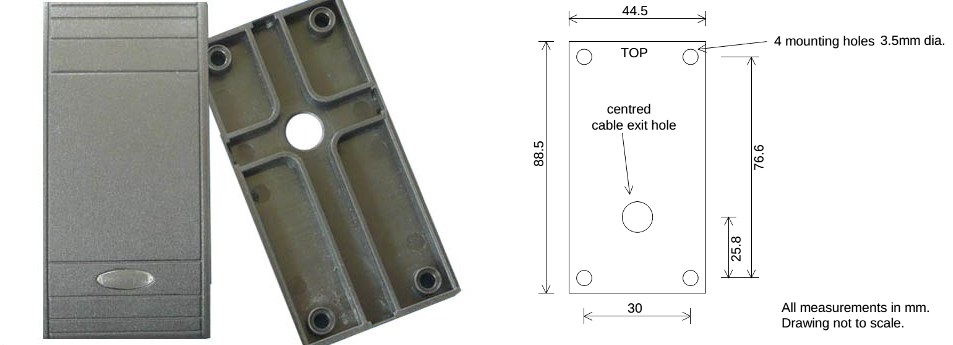

Kích thước: Đầu đọc 89 x 45 x 16 mm, chân đế 89 x 45 x 7 mm
Output formats supported: Wiegand (up to 128 bits), Mag Stripe (up to 20 chars), RS232 EIA levels (baud rates 2400-57600) and RS232 TTL levels (baud rate 9600 only)
The card’s UID can be output when in RS232 mode.

Tìm hiểu thêm về đầu đọc thẻ AceProx tại trang web chính thức của hãng AceProx

https://gb.aceprox.com/products/oem-prox/718-52-mifare-data-sector-reader/

3. Bộ điều khiển, trung tâm kiểm soát

  • Kêt nối máy tính qua TCP/IP
  • Dung lượng quản lý: 10.000 user, 20.000 events
  • Phần mềm quản lý thiết bị, quản lý thẻ giao diện thân thiện, dễ sử dụng
  • Quản lý cư dân theo tầng, theo nhóm, theo tòa nhà
  • Phân quyền truy cập thang máy theo từng tầng, từng thang, từng nhóm thang
  • Tạm dừng thẻ, xóa thẻ khỏi hệ thống
  • Báo cáo thống kê lịch sử đi thang máy của từng thẻ theo khoảng thời gian



Một tính năng rất cao cấp và tiên tiến lần đầu có mặt tại Việt Nam, đó là kiểm soát thang máy bằng Mobile NFC/BLE

Kiểm soát thang máy bằng Mobile NFC/BLE mang lại sự thuận tiện cho cư dân. Cư dân sử dụng điện thoại smartphone để làm ID truy cập hệ thống, thay thẻ khi cần trong các hệ thống kiểm soát thang máy, kiểm soát cửa ra vào, kiểm soát gửi xe car parking

kiểm soát thang máy bằng Mobile NFC/BLE

Nguyên lý hoạt động dựa trên giao thức kết nối sẵn có trên điện thoại smartphone như BLE (Bluetooth Low Energy) và NFC (Near-field communication). NFC chỉ được trạng bị trên môt vài dòng điện thoại cao cấp nhưng BLE có sẵn ở hầu hết các điện thoại smartphone, vì thế mà việc triển khai hệ thống sẽ rất dễ dàng

kiểm soát thang máy bằng Mobile NFC/BLE

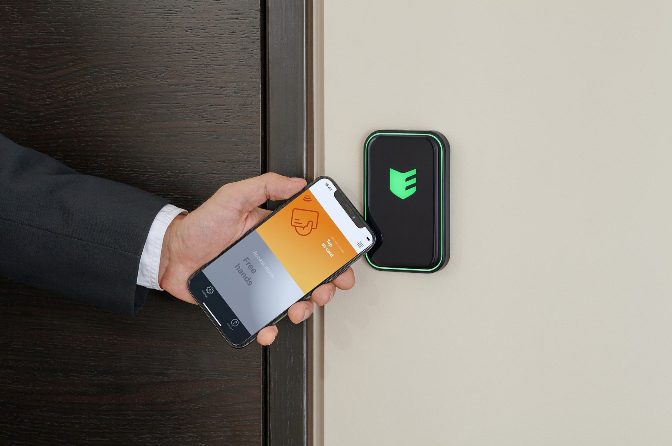

Đầu đọc thẻ: ESMART
Nước sản xuất: Nga
Đọc cả thẻ MIFARE® Plus và điện thoại smartphone
Tần số hoạt động: 2.4 GHz (BLE) và 13.56 MHz (NFC, Mifare)
Typical Read Range: NFC: up to 4 in (10 cm) / BLE up to 33 ft (10 m)
Connection Interface: Wiegand, kết nối mọi bộ điều khiển
Dimensions (width x length x depth): 113 х 69 х 10 mm
Product Weight: 139 g
Operating Temperature & Humidity: -40° C to +85° C, 0% to 95% non-condensing
Ingress Protection: IP68

Mã hóa dữ liệu: AES-128 bit, cấp độ bảo mật Security Level 3, an toàn tuyệt đối

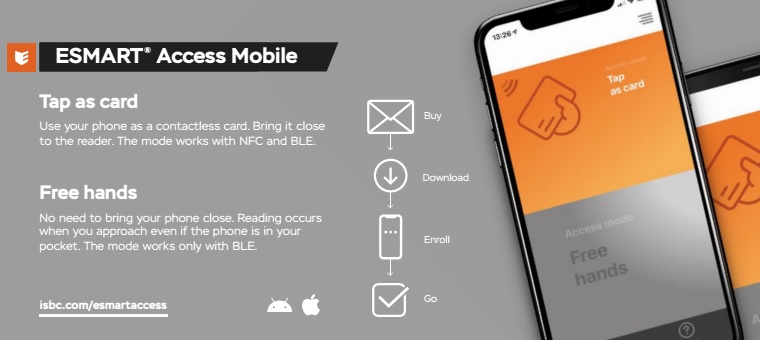

Để sử dụng điện thoại smartphone thay thẻ trong các hệ thống access control, cư dân tải và cài đặt ứng dụng Esmart Access từ kho ứng dụng của iOS và Android, nhập Activation Code để kích hoạt ứng dụng

Activation Code được cấp bởi đơn vị quản lý hệ thống

Ứng dụng Esmart Access sử dụng công nghệ BLE/NFC nên rất tiết kiệm pin, khi dùng không cần bật màn hình điện thoại

kiểm soát thang máy bằng Mobile NFC/BLE

    Bảo hành

    • Bảo hành: 2 năm
    • Hỗ trợ kỹ thuật toàn diện và chuyên sâu trong suốt quá trình sử dụng

    Thông tin chi tiết, vui lòng liên hệ

    Công ty CP Công nghệ Thẻ Quốc tế
    Tầng 3 tòa nhà A25, 18 đường Hoàng Quốc Việt, quận Cầu Giấy, Hà Nội
    Điện thoại: 098.974.6873
    Email: kinhdoanh@ctec.com.vn



    Danh sách các công trình gần đây

    Sử dụng hệ thống Kiểm soát thang máy Bảo mật, chống sao chép, chống copy thẻ

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Chung cư Golden Palace Mễ Trì, Nam Từ Liêm, Hà Nội

    • 24 thang máy, 4500 thẻ cư dân

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Tổ hợp chung cư, văn phòng cao cấp Bonanza Dreamland, 23 Duy Tân, Nam Từ Liêm, Hà Nội

    • 12 thang máy, 3000 thẻ cư dân kết hợp làm thẻ gửi xe, thẻ ra vào tòa nhà

    Phân tầng theo từng thẻ, từng căn hộ, từng tầng, từng văn phòng

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Chung cư UDIC Reverside 1, 122 Vĩnh Tuy, Hai Bà Trưng, Hà Nội

    • 8 thang máy, 1500 thẻ cư dân

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Mỹ Sơn Tower, 62 Nguyễn Huy Tưởng, Quận Thanh Xuân, Hà Nội

    • 7 thang máy, 2000 thẻ cư dân kết hợp làm thẻ gửi xe, thẻ ra vào tòa nhà

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Khu đô thị Bách Việt Lake Garden, đường Lê Lợi, phường Dĩnh Kế, TP. Bắc Giang, tỉnh Bắc Giang

    • 4 thang máy, 700 thẻ cư dân

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Chung cư ICID Complex, lô 37 Đ.Lê Trọng Tấn, Dương Nội, Hà Đông, Hà Nội

    • 8 thang máy, 2600 thẻ cư dân kết hợp làm thẻ gửi xe, thẻ ra vào tòa nhà

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Chung cư 310 Minh Khai, đường Tam Trinh, Hai Bà Trưng, Hà Nội

    • 6 thang máy, 1500 thẻ cư dân

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Chung cư CT2-A1 Tây Nam Linh Đàm, Hoàng Mai, Hà Nội

    • 3 thang máy, 600 thẻ cư dân

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    15T Trung Hòa, Phố Nguyễn Thị Định, Trung Hoà, Cầu Giấy, Hà Nội

    • 2 thang máy, 400 thẻ cư dân

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Hạ Đình Tower, Số 85/143 Hạ Đình, Thanh Xuân, Hà Nội

    • 4 thang máy, 800 thẻ cư dân

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Tòa nhà C9, Công an Quận Long Biên, Hà Nội

    • 2 thang máy, 450 thẻ cư dân

    thẻ cư dân, thẻ gửi xe, thẻ từ chống sao chép và copy thẻ

    Chung cư X1 Hạ Đình, 140 Nguyễn Xiển, Thanh Xuân, Hà Nội

    • 2 thang máy, 350 thẻ cư dân



    HÌNH ẢNH THỰC TẾ TẠI CÁC CÔNG TRÌNH GẦN ĐÂY

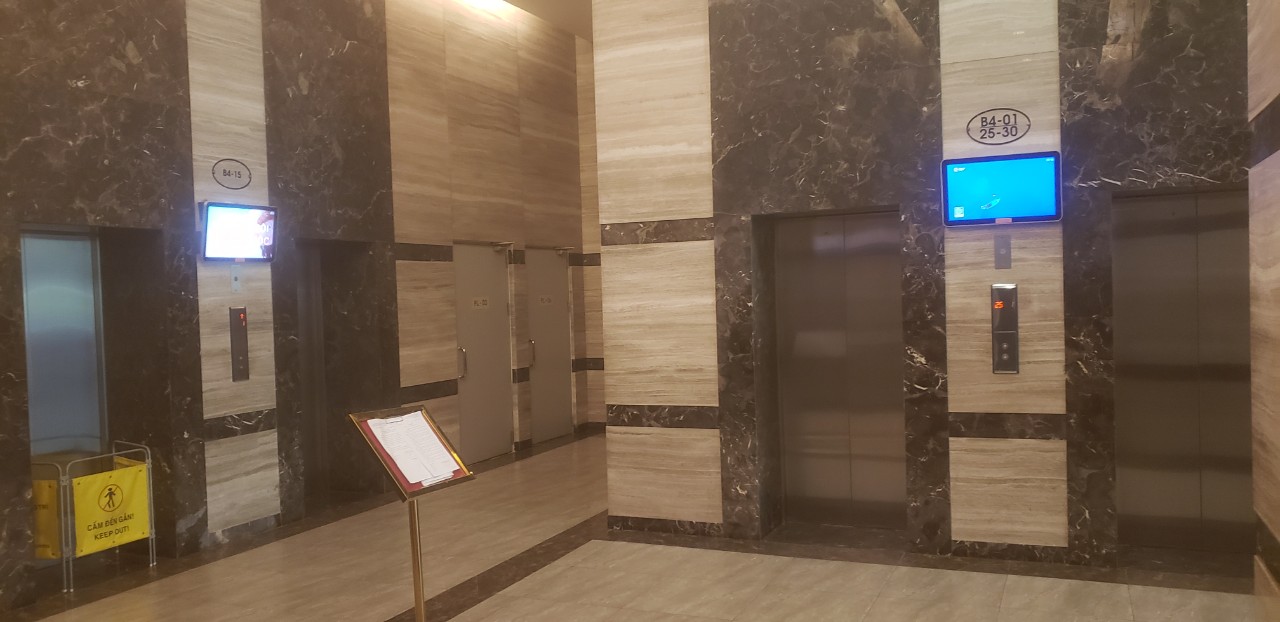

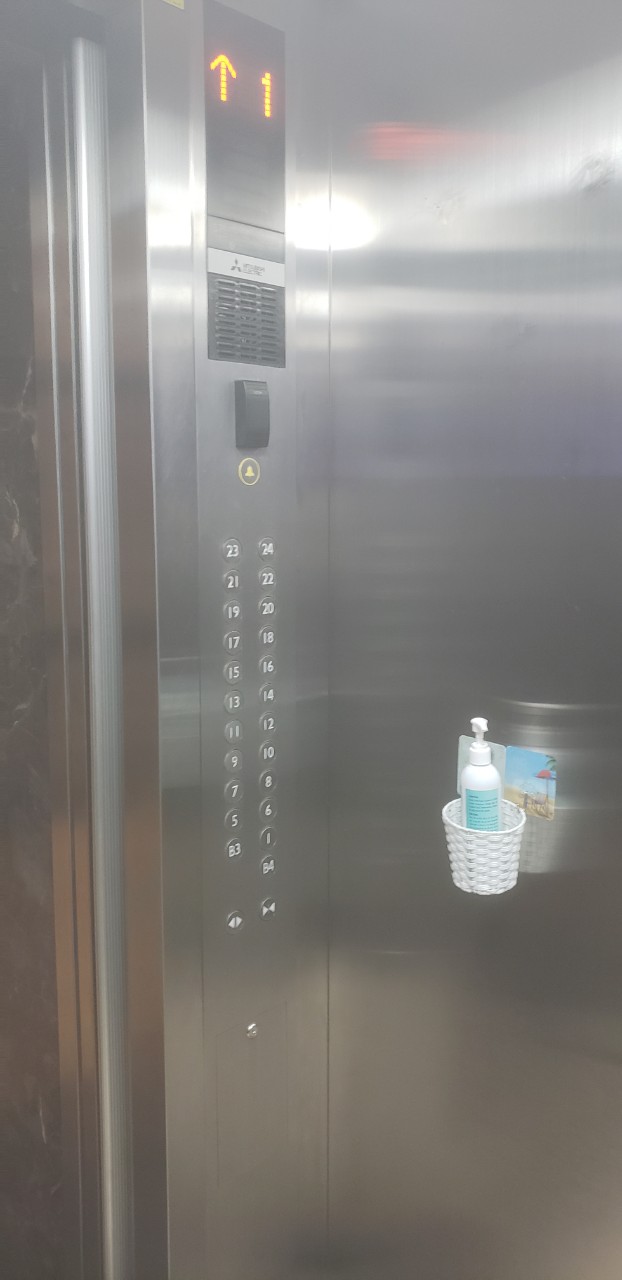

    Hình ảnh thực tế đầu đọc thẻ AceProx tại chung cư Golden Palace Mễ Trì, Nam Từ Liêm, Hà Nội

    - Nội dung lắp đặt: Nâng cấp hệ thống kiểm soát 24 thang máy Mitsubishi

    - Thiết bị lắp mới: 24 đầu đọc AceProx và 4500 thẻ cư dân gắn chip Mifare Plus

    - Tận dụng toàn bộ thiết bị cũ bao gồm bộ kiểm soát trung tâm, phần mềm

    Hình ảnh các dự án đã thi côngHình ảnh các dự án đã thi côngHình ảnh các dự án đã thi côngHình ảnh các dự án đã thi công

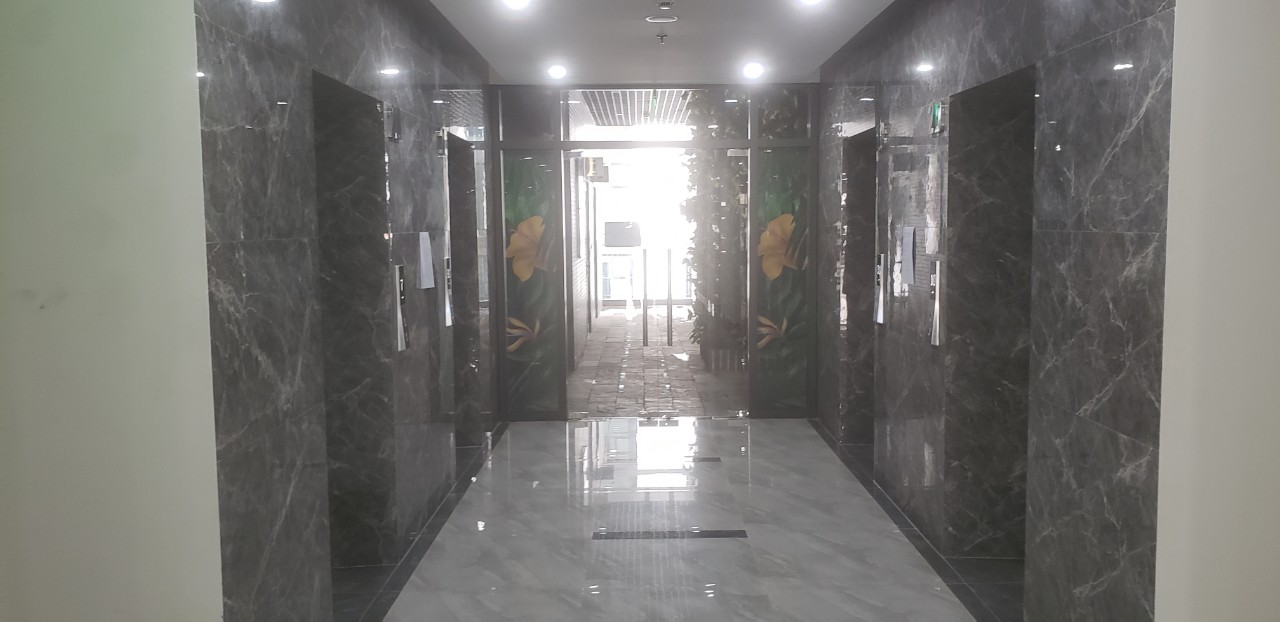

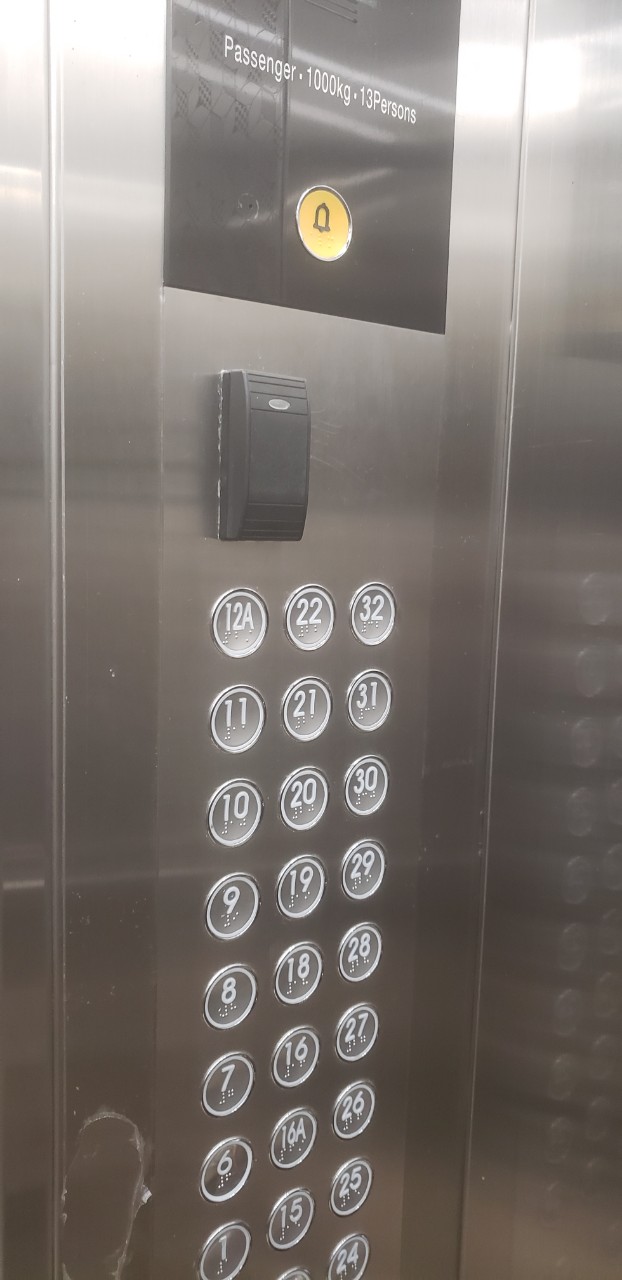

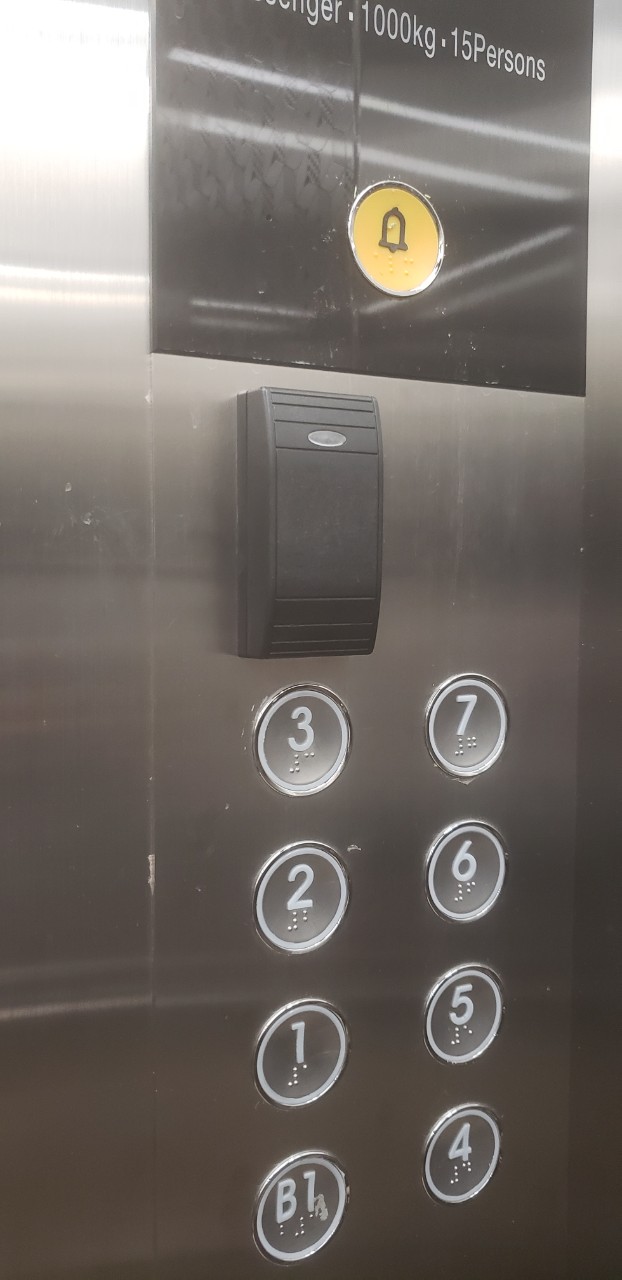

    Hình ảnh thực tế đầu đọc thẻ AceProx tại chung cư Bonanza Dreamland, 23 Duy Tân, Nam Từ Liêm

    - Nội dung lắp đặt: Lắp đặt mới hệ thống kiểm soát cho 12 thang máy Hyundai

    - Thiết bị lắp đặt: 12 đầu đọc AceProx lắp đặt trong thang máy, 4 đầu đọc lắp đặt ở hệ thống gửi xe, và 3000 thẻ cư dân gắn chip Mifare Plus

    Hình ảnh các dự án đã thi côngHình ảnh các dự án đã thi côngHình ảnh các dự án đã thi côngHình ảnh các dự án đã thi công

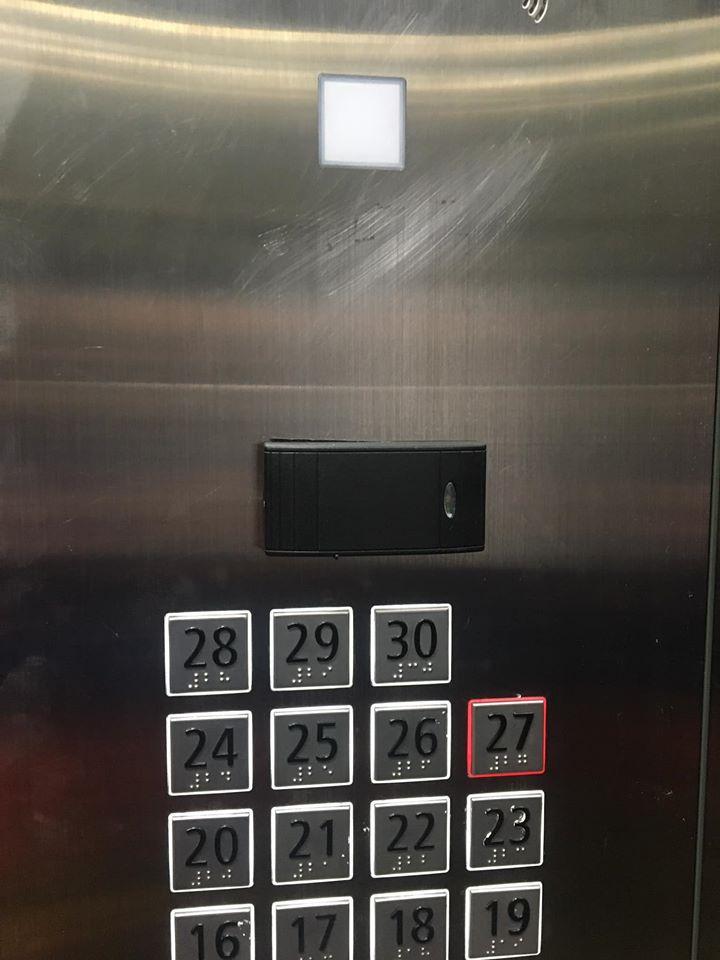

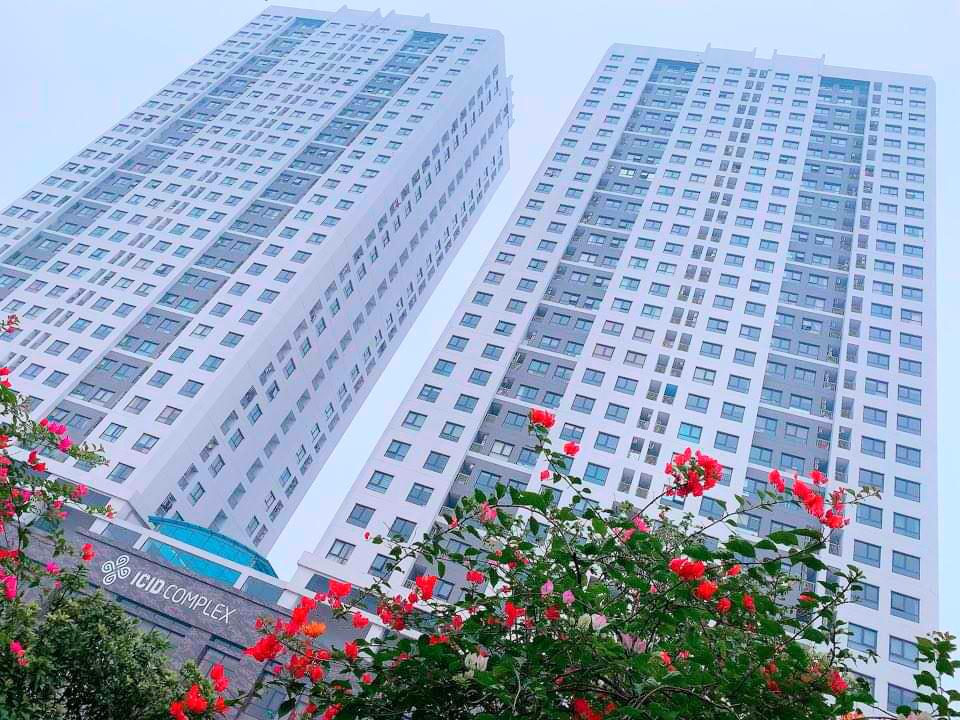

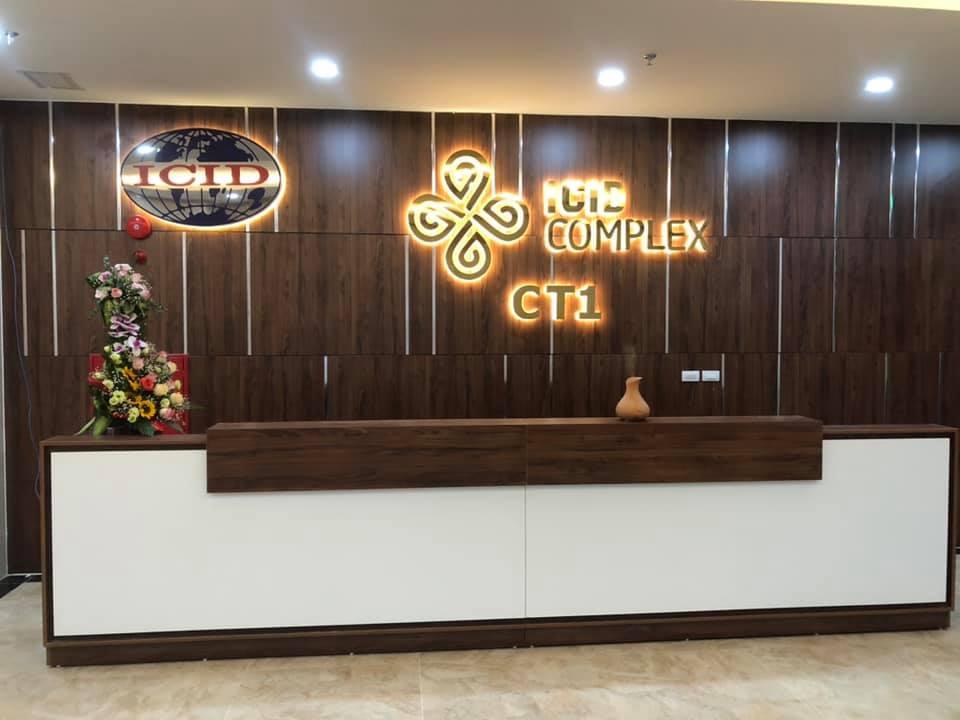

    Hình ảnh thực tế đầu đọc thẻ AceProx tại chung cư ICID Complex, Lê Trọng Tấn, Hà Đông

    - Nội dung lắp đặt: Lắp đặt mới hệ thống kiểm soát cho 8 thang máy Schindler

    - Thiết bị lắp đặt: 8 đầu đọc AceProx lắp đặt trong thang máy, 2600 thẻ cư dân gắn chip Mifare Plus

    Hình ảnh các dự án đã thi côngHình ảnh các dự án đã thi côngHình ảnh các dự án đã thi côngHình ảnh các dự án đã thi công
